Ботинок Фивата

[поль]

Всем привет!На http://www.extremecarving.com/forum/viewtopic.php?t=321 увидел фото переднего ботинка Фивата
У меня возник следующий вопрос:судя по советам друзей, да и по собственному мнению, пружины переднего ботинка поджимают посильней дабы загрузить нос,а на фото переднего бота отца-основателя ,КМК,стоят ну не очень жесткие пружины.Интересно-для чего такой тюнинг?

[Konstantin]

В субботу увижу отца основателя и спрошу, зачем такие пружины ставил.

[поль]

Ну это круто Кость)

[Yura Z]

В субботу увижу отца основателя и спрошу, зачем такие пружины ставил.

У верхнего набора пружин явно прогрессивная характеристика на сжатие. Начало хода - малое сопротивление, при приближение "замыкания" усилие возрастает.

[Rey]

странно, Патрис всегда старался скрыть настройки своих ботинок, однажды, года три назад, Арно "грудью" закрывал его боты от моих попыток сфоткать настройки пружинок Патриса. нужно порыться в своих архивах, тогда настройки были другими.
Если действительно у него такие мягкие пружинки на передней ноге - то это объясняет некотороую нестабильность во фронте.

[Zemely]

на фото переднего бота отца-основателя ,КМК,стоят ну не очень жесткие пружины.Интересно-для чего такой тюнинг?

Есть два предположения:
1. Стеб или провокация (так как гайка совсем наверху и вообще говорят что он скрывает настройки)
2. Так как фактически отсутствует нижняя пружина, а верхние цветные короткоходные - вынужденная мера, чтобы не болтались пружины при желанном рабочем ходе, который больше длины основных пружин в свободном состоянии. Наличие явно очень мягкой пружины в купе с жесткими - это хороший ход чтобы было натяжение мешающее гайкам самопроизвольно крутиться (но контр-гайка основательнее) при отсутствующей нижней пружины. Правда опять же возвращаясь к п.1, есть предположение, что всё же её отпустили для фото: на своей шкуре испытал что значит мягкий передний ботинок на льду.

Прошелся по ссылкам выше - если коротко объяснение Патриса: разработано с Жаком, перепиленные желтые и синие пружины - чтобы нежестко в начале и потом жестко, но без внезапной остановки. Т.е. Ау и Рей вероятно правильно констатировал его фронт из-за настроек ботинок.

[Zemely]

По ссылке выше интересные данные, которые не помню кто спрашивал.

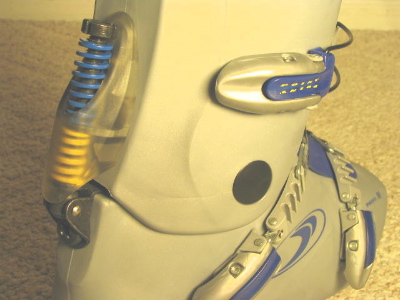

Кстати, выше на фото желтые и синие вот эти пружины, но перепиленные - по количеству витков можно прикинуть что осталось от них.
Калькулятор, на котором селекционировал свои пружины: http://www.mirpruzhin.ru/raschet_prugin_sgatia/

YELLOW - NorthWave Spring (Stock on Point 900)

Free Length = 25 mm
Compressed Length = 19 mm
ID (Inside Diameter) = 8.43 mm
OD (Outside Diameter) = 15.65mm
Wire Diameter (Thickness) = 2.75 mm
170 Foot Pounds/76 Kilos - When completely compressed.
6 coils
http://www.asraymond.com/media/ASRaymon ... prings.pdf
Raymond ISO Die springs Catalog Number 206-304 (yellow)


BLUE - NorthWave Spring (Stock on Point 900)

Free Length = 36.75 mm
Compressed Length = 20.62 mm
ID (Inside Diameter) = 9.02 mm
OD (Outside Diameter) = 15.65mm
Wire Diameter (Thickness) = 1.97 mm
140 Foot Pounds/63 Kilos - When completely compressed.
9 coils
http://www.asraymond.com/media/ASRaymon ... prings.pdf
Raymond ISO Die springs Catalog Number 204-306 (blue)

Material - rectangular wire with rounded corners.
Direction of Helix-Right hand.
The springs fit over an 8mm rod/shaft on NorthWave spring system.
End have been squared and ground



Raichle RAB Spring (silver)

Free Length = 37 mm
Compressed Length = 22.22 mm
ID (Inside Diameter) = 13.5 mm
OD (Outside Diameter) = 20.57mm
Wire Diameter = 3.59 mm
210 Foot Pounds/95 Kilos
6 coils
Material - round wire
Direction of Helix-Right hand.
End have been squared and ground

[Zemely]

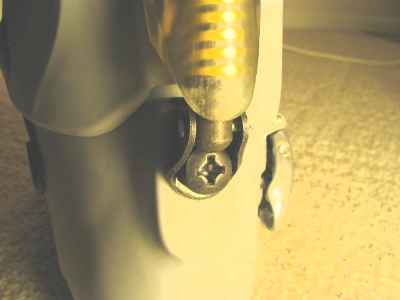

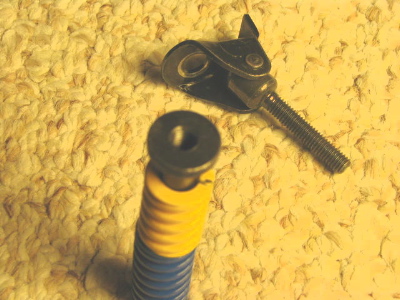

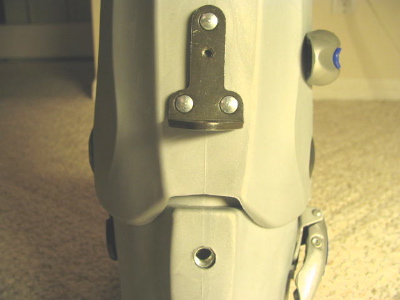

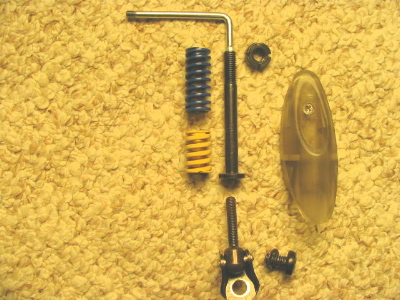

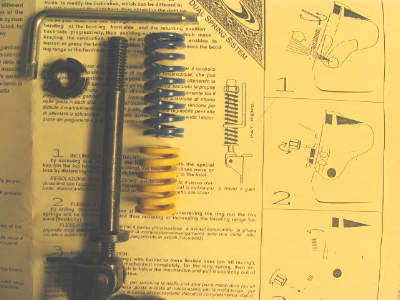

Конструкция самого механизма:

[Zemely]

Интересный момент, сделан вырез под пружину - с тем чтобы она не упиралась в голенище!!! И судя по фото выше - он не заводской. Или просто такой ракурс?
И зависит всё от расположения нижней гайки и длины пружины, так что механизм на Нордвейвах тоже может закусывать об голенище?
http://www.extremecarving.com/attachments/RAB.wmv

[ben]

там пружина сама со временем себе канавку протачивает, можно конечно ей помочь.
