Обсуждение статьи: «Скейт: снаряжение»

[Olegg]

Чет-ты загадками вещаешь

[SveshnickoFF]

http://onedge.ru/forum/viewtopic.php?p=54900#54900

тут продолжение)))))))))))))

пока проверяем теорию о том, что ось крена доски в целом проходит через два пивота. если это так, то вся геометрия реального поворота должна стороиться относительно этой оси.

там же я попытался объяснить, что если ось колёс выходит за пивот, то скейт в начале закантовки рулить будет плохо, пока силой не протолкнуть колесо внутрь базы за пивот (случай экстремально высокого ролл-центра выше пивота). на беннетте это достижимо 4мя уголками по 7.5 град например)

[au]

интересно, вокруг какой оси будет крениться доска, если передняя и задняя подвеска будут завалены в ноль градусов?
по-моему, ответ очевиден.

[SveshnickoFF]

зайди на онедж, я там нарисовал всё.

щас сюда кину

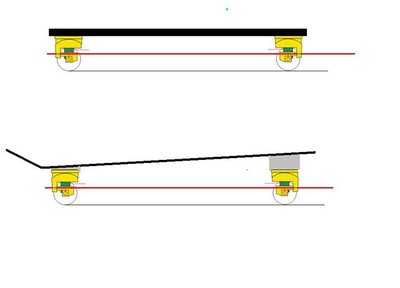

красная - ось крена деки. это соббсна вырожденный случай, при котором теория Авакса не работает (если кто читал канеш, а то она на онедже, ибо недостойно распыляццо на всякие ресурсы, где общаются одни из самые быстрых слалом-скейтеры Москвы)

[au]

щас сюда кину

ну да, я о том же.
в случае, когда подвеска установлена в угол меньший кастора (axle offset), происходит былинный фейл.

подождём, может эксперт из ижевска опубликует доказательство или хотя бы ссылку на источник

[SveshnickoFF]

ну а вот сама система поворота у мя пока выходит довольно сложной, нарисовать не получается, 3д моделирование нужно.

но в целом выходит, что там завязан кроме оси крена доски, ещё угол оси вращения вешалки и оффсет, а также высота трака да и ваще много чо.

неясным пока остаётся смысл этих исследований)))))

[au]

3д моделирование нужно

уже
viewtopic.php?p=4980#p4980

[SveshnickoFF]

тут ересь была, удалил

[au]

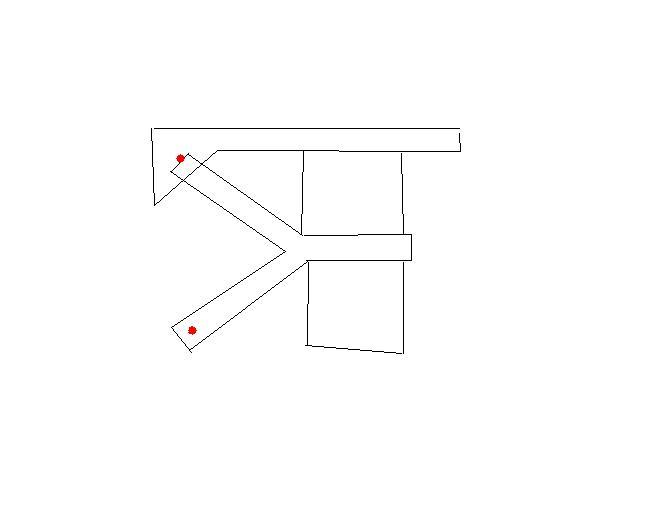

у траков с оффсетом оси колёс относительно оси вращения вешалки (а ля беннетт )поворот в горизонтальной плоскости оси колёс происходит вокруг вертикальной оси, лежащей вне оси колёс, и помойму это всётаки ось, проходящая через точку, образованную перпендикуляром от колёсной оси на ось вращения вешалки. а центр крена проходит при этом через пивоты. вот как-то так)))

у траков с колёсной осью на оси вращения вешалки аля рандалДХ эта ось поворота проходит через точку пересечения колёсной оси и оси поворота вешалки.

в данном контексте я описываю ось вращения колёсной оси в горизонтальной плоскости. пересечение этой оси поворота колёсной оси с осью вращения вешалки очевидно и даст ролл-центр или центр поворота

viewtopic.php?p=4913#p4913
я только не понял, какое отношение к крену имеет вертикальная ось?

[SveshnickoFF]

и тут

[au]

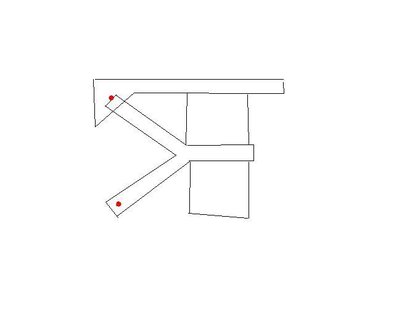

это выполнимо только при условии совпадения колёсной оси и оси вращения вешалки в центре кингпина)

при подвеске аля беннетт или рпом вращение будет идти вокруг другой оси (голубая)

ты же рассматриваешь движение в горизонтальной плоскости

[SveshnickoFF]

если точки крена искать, то они тупо в пивотах.

про ось поворота оси колёс влево-вправо я там выше писАл, но чот не то. кингпин там не очень причём, его можно смело двигать туда -сюда ближе-дальше к пивоту, не изменяя геометрии подвески. и рулить будет одинаково.

[au]

смотри:

[SveshnickoFF]

я бы по этому видео сказал, что из-за перемещения кингпина влево-вправо относительно деки результирующая точка вращения колёсной оси где-то в районе проекции пивота вертикально вниз. не знаю, как точнее сформулировать. проведи счерез колёсную ось прямую и найди точку, вокруг которой она движется в итоге)

а если например подвеску сделать симметричной, то ворде получиццо в имтоге ось вращения колёсной оси в горизонтальной плоскости строго посредине колёсной оси

[au]

я бы по этому видео сказал, что из-за перемещения кингпина влево-вправо относительно деки результирующая точка вращения колёсной оси где-то в районе проекции пивота вертикально вниз. не знаю, как точнее сформулировать. проведи счерез колёсную ось прямую и найди точку, вокруг которой она движется в итоге)

относительно статичной базы получается окружность в плоскости, перпендикулярной оси вращения кронштейна.
ну и эллипсоид в горизонтальной плоскости с центром, который ты указал - пересечение перпендикуляра от колёсной оси с осью вращения.

только зачем нам это всё? :)
надоело уже

[SveshnickoFF]

согласен. надоело)))))))))

[au]

согласен. надоело)))))))))

поехали на ПГ
оставим труд экспертам

[SveshnickoFF]

я сёни пас(((( Сава там за двоих пусть пашет)

но думаю в июне-июле почаще буду по будням выбираться....
