Подвески SL1 (совместными усилиями)

[Антон]

Все готовы. Исправил, доработал и учел пожелания.
Они значительно похудели. Передняя в соре 399 грамм, задняя 350 грамм. Для амортизаторов места хоть одбавляй, не чего не заденут. Геометрия поправлена. Ну вообщем смотрите сами.
http://www.sendspace.com/filegroup/1Npt ... HrsznXmyRA
Если есть вопросы задавайте.

А слой железа там где подшипник вставлен в вешалку не упирается в кингпин?

[Puh]

Можно шестигранник убрать с низу. Принципиально он не нужен, вешалка снимается и одевается без выкручивания. Я оставил на всякий случай.

[ Post made via Android ]

[Puh]

Да нет ничего вроде ни где ни куда.

[ Post made via Android ]

[Антон]

Можно шестигранник убрать с низу. Принципиально он не нужен, вешалка снимается и одевается без выкручивания. Я оставил на всякий случай.

[ Post made via Android ]

Я не про шестигранник, в вешалке, подшипник, над ним слой железа (чтобы не выпадал) правильно? Я могу ошибаться, но в прошлый раз этот слой упирался в кингпин.

Если, что не правильно говорю меня поправят.

[Puh]

Отверстие сделали максимальное по диаметру. Там даже видно наружную обойму подшипника. Я специально попробовал, не смог так закантовать чтобы задевало. А что есть вариант как по-другому сделать, там уже в подшипник упираться будет. Нет в прошлый раз освобождение под амортизатор было чуть больше диаметра амортизатора и кингпин упирался верхней частью в него. Сейчас все ок.

[ Post made via Android ]

[Антон]

Вот про что я говорил

Сегодня наконец-то увидел твои прототипы :)
Список доработок выглядит примерно так:

Задняя подвеска
Вырез под аморы в кронштейне сделан слишком узким - головка кингпина стопорит кронштейн, это не правильно. Кингпин должен иметь возможность касаться внешнего кольца подшипника. Посмотри как реализован вырез у гогов и 161 - он расходится под 45°.
Толщина стали в месте установки подшипника слишком большая, достаточно 7-8мм. Подшипник желательно выровнять по высоте по центру тонкой части кронштейна, и сделать со стороны дороги ступеньку высотой в 1мм, чтоб подшип не вылетал.

[au]

там ступенька в 1,5мм, чтоб подшипник не вылетал - это нормально

[Антон]

все понятно.

[ Post made via Android ]

[SveshnickoFF]

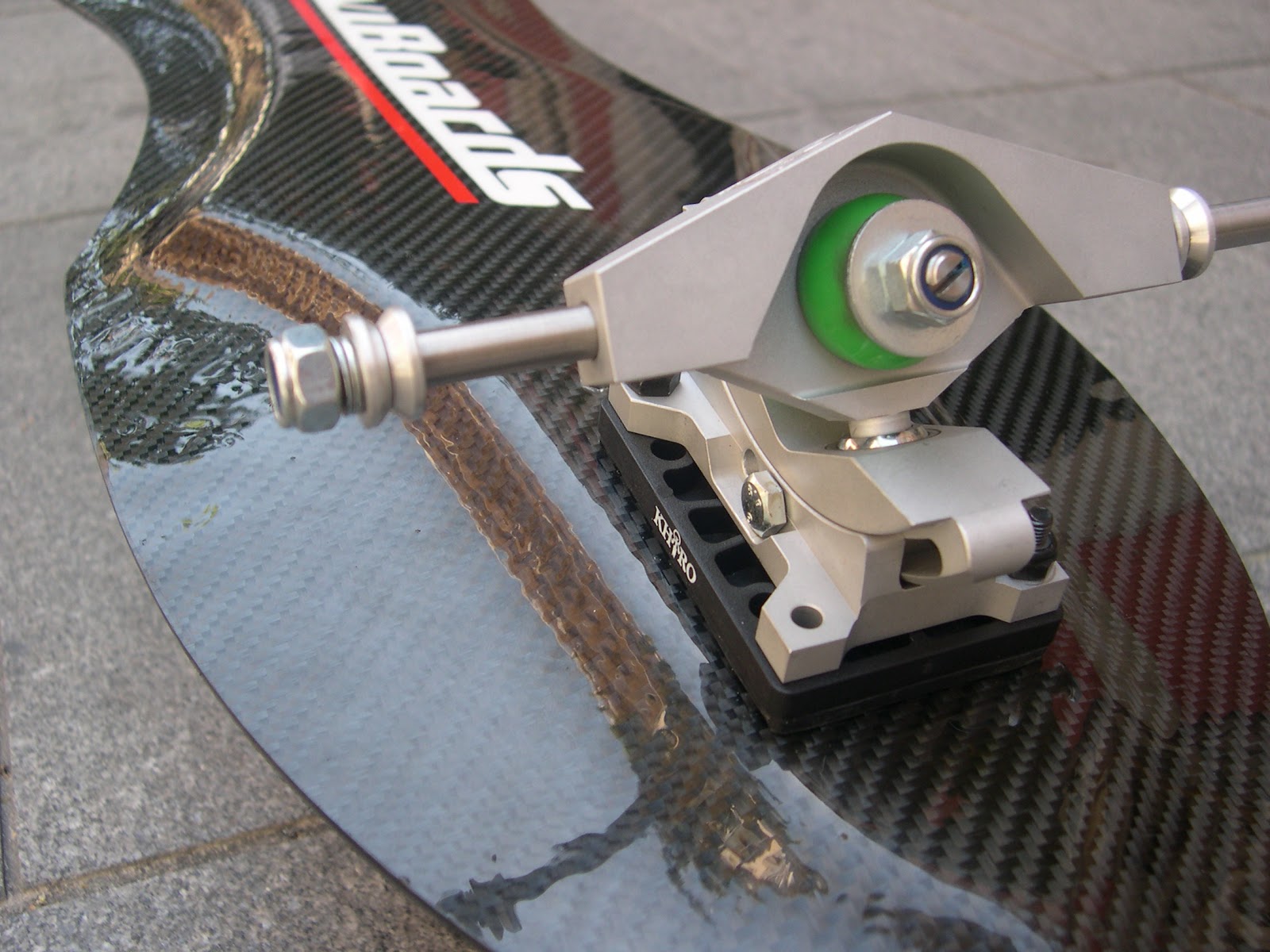

у трака переднего как мне кааццо сликом далеко ось колёс от кингпина, если в плоскости вешалки смареть. сравни с гогом

http://4.bp.blogspot.com/--PMF0tyr7OA/U ... CN9904.JPG

[easyArider]

или у фотки такой ракурс странный, или это задняя подвеска. у фокси между осями кингпина и колес около 12 мм. на фотке скорее ноль...

[SveshnickoFF]

ахха задняя) туплю.


вот передняя




но мне кааццо у Пуха там больше. отсюда и неторопливость передней)

[Антон]

Резюме: ждем с нетерпением для тестов :). По фоткам спорить уже устали.

[Puh]

Уехали.

[RS1971]

Когда отзывы напишете? Вроде подвески в Москве...

[ Post made via iPad ]

[serg19]

Когда отзывы напишете? Вроде подвески в Москве...

[ Post made via iPad ]

я их только сегодня забрал с Желдора.
в выхи можно постараться пересечься.

все недостатки устранены, едут отлично, ребята из Рязани их уже обкатывают.

[Антон]

Когда отзывы напишете? Вроде подвески в Москве...

[ Post made via iPad ]

я их только сегодня забрал с Желдора.
в выхи можно постараться пересечься.

все недостатки устранены, едут отлично, ребята из Рязани их уже обкатывают.

И на нашу секту перепадет комплектик?

[serg19]

Когда отзывы напишете? Вроде подвески в Москве...

[ Post made via iPad ]

я их только сегодня забрал с Желдора.
в выхи можно постараться пересечься.

все недостатки устранены, едут отлично, ребята из Рязани их уже обкатывают.

И на нашу секту перепадет комплектик?

В этот раз приехал только ОДИН комплектик. (сказался опыт предыдущего раза, когда 3 комплекта брака получилось)
Я его прикручу к деке, можно и нужно протестить все косяки и потом уже давать окончательное добро на мелкосерийное производство.

Или ты про КАКУЮ секту спрашивал? вроде определились что Вельвет - не секта, следовательно - "что ты имела ввиду?..."

[au]

Я его прикручу к деке, можно и нужно протестить все косяки и потом уже давать окончательное добро на мелкосерийное производство

Я 20-го вернусь в Москву, мне дека не нужна.

[ Post made via Android ]

[au]

realpowder, оффтоп.

[ Post made via Android ]

[RS1971]

Сергей посмотри кингпин, мне показалось или есть люфт в сферике кронштейна, и материал кингпина очень мягкий пытаюсь затянуть посильней - головка начинает прокручиваться, а если не дотягиваю кингпин выкручивается...

[ Post made via iPad ]
